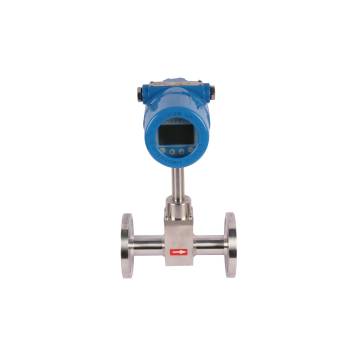

Tinjauan Produk
Meter aliran massa gas termal adalah instrumen canggih yang menggunakan prinsip difusi panas untuk mencapai pengukuran aliran gas yang akurat. Sensor intinya terdiri dari dua resistor termal level referensi (RTD), salah satunya digunakan sebagai sensor kecepatan RH dan terus dipanaskan selama operasi; Yang lain bertindak sebagai sensor suhu RMG, yang bertanggung jawab untuk merasakan suhu real-time dari gas yang diukur. Ketika gas mengalir dalam pipa, panas sensor kecepatan RH akan diambil lebih cepat ketika laju aliran gas meningkat, menyebabkan suhunya turun. Dengan mengukur perbedaan suhu antara kedua sensor dan menggabungkan hubungan matematika yang sesuai dengan hukum King, laju aliran massa gas dapat dihitung secara akurat. Metode pengukuran ini mengatasi kerugian dari metode pengukuran tradisional yang dipengaruhi oleh fluktuasi suhu dan tekanan, dan benar -benar menyadari pengukuran aliran massa gas secara langsung dan akurat.
Prinsip kerja
Meter aliran massa gas termal beroperasi berdasarkan prinsip difusi panas. Ketika dua sensor RTD ditempatkan dalam gas yang diukur, sensor kecepatan RH dipanaskan ke nilai spesifik yang lebih tinggi dari suhu gas, dan sensor suhu RMG memantau suhu aktual gas. Saat gas mengalir, molekul gas terus bertabrakan dengan sensor kecepatan RH, menghilangkan panasnya dan menurunkan suhunya. Menurut hukum King tentang efek termal, ada hubungan matematika tertentu antara daya pemanasan P, perbedaan suhu △ t (yaitu TRH - TRMG) antara sensor kecepatan RH dan sensor suhu RMG, dan aliran massa Q: P/△ T = K1 + K2 F (q) K3, di mana K1, K2, dan K3 adalah konstanta yang terkait dengan sifat fisiknya. Melalui teknologi kontrol mikroelektronik, instrumen mengubah hubungan ini menjadi sinyal aliran output linier, sehingga secara akurat mengukur aliran massa gas.
| Model |
Insertion type/pipe segment type |
| Measurement medium |
various gases (except acetylene) |
| Pipe diameter range |
DN80-DN6000 DN15-DN2000 |
| Flow rate range |
0.5-100Nm/s |
| Accuracy |
±1% |
| Working temperature |
Sensor（Normal temperature type）： -10℃-100℃ |
| |
Sensor（High temperature type）： -10℃-100℃ |
| |
Converter: -10C-45℃ |
| Working pressure |
≤4.0MPa ≤16MPa |
| Power supply |
24VDC or 220VAC (power consumption ≤18W) |
| Response speed |
1s |
| Output signal |
4-20mA (photoelectric isolation, maximum load 500 ohms) RS485 communication |
| Pipeline material |
carbon steel, stainless steel, plastic, etc. Display: 8-bit field + 24 prompts |
| Display memory |
standard volume flow, cumulative flow, standard time, cumulative running time, etc. |
| Primary meter protection level |
IP65 |
| Primary meter explosion-proof level |
ExdIICT4 |
| Sensor material |
stainless steel |
Karakteristik kinerja
Respons Cepat: Peka terhadap perubahan aliran gas, waktu respons ≤850ms, dapat merasakan fluktuasi aliran dan sinyal output dalam waktu yang sangat singkat, dan memberikan umpan balik real-time pada dinamika aliran, memenuhi skenario aplikasi seperti penyesuaian cepat aliran gas selama reaksi kimia dan pemantauan real-time dari aliran asupan mesin, yang membutuhkan waktu yang tinggi dari respons terhadap perubahan aliran.
Tidak ada kompensasi suhu dan tekanan: Prinsip pengukuran yang unik memungkinkannya untuk secara langsung mengukur aliran massa gas, tanpa gangguan dari perubahan suhu dan tekanan, tanpa perlu memasang suhu tambahan dan perangkat kompensasi tekanan, dan tanpa perhitungan koreksi suhu dan tekanan yang kompleks, yang sangat menyederhanakan proses pengukuran dan mengurangi biaya peralatan dan kesulitan perawatan selanjutnya.
Instalasi Mudah: Berbagai metode pemasangan seperti plug-in dan segmen pipa disediakan. Sensor plug-in dapat diinstal dan dipelihara secara online. Pertama, las pangkalan dengan benang eksternal di dinding luar pipa, pasang katup bola dan bor lubang, lalu masukkan sensor ke tengah pipa (posisi penyisipan ditentukan di pabrik). Ini cocok untuk pipa dengan diameter DN80-6000mm; Jenis segmen pipa dilengkapi dengan pipa proses yang cocok dengan diameter dalam pipa di tempat di pabrik, dan terhubung ke pipa di tempat melalui flensa atau benang. Sangat cocok untuk pipa dengan diameter DN15-2000mm. Proses pemasangan sederhana dan memiliki persyaratan rendah untuk kondisi konstruksi di tempat.
Perawatan Mudah: Tidak ada bagian bergerak yang kompleks. Komponen sensor inti terbuat dari bahan yang tahan lama seperti 316L stainless steel, tantalum, titanium, dll., Yang memiliki getaran yang kuat dan ketahanan benturan dan tidak mudah rusak. Beberapa produk mendukung pembersihan dan pemeliharaan plug-in online, dan operasi pemeliharaannya sederhana, yang secara efektif dapat mengurangi waktu henti, mengurangi biaya perawatan, dan meningkatkan efisiensi produksi.
Media yang berlaku secara luas: Selain gas asetilena, ia dapat mengukur sebagian besar gas tunggal dan gas campuran, termasuk gas bersih, gas berdebu dan berpasir, gas korosif, gas basah, dll. Ini dapat bekerja secara stabil dalam skenario pengukuran gas yang kompleks di banyak industri seperti petrokimia, metalurgi, tenaga listrik, dan perlindungan lingkungan, dan memiliki adaptabilitas yang kuat.
Meiante Technology Co., Ltd. terutama penawaran dalam berbagai instrumen pengukuran, termasuk instrumen level, meter aliran, instrumen tekanan, instrumen suhu dan instrumen kalibrasi , dll.
Jika Anda memiliki kebutuhan, silakan hubungi kami.
